孔位定位檢測
測試對象：定位找孔
視覺要求

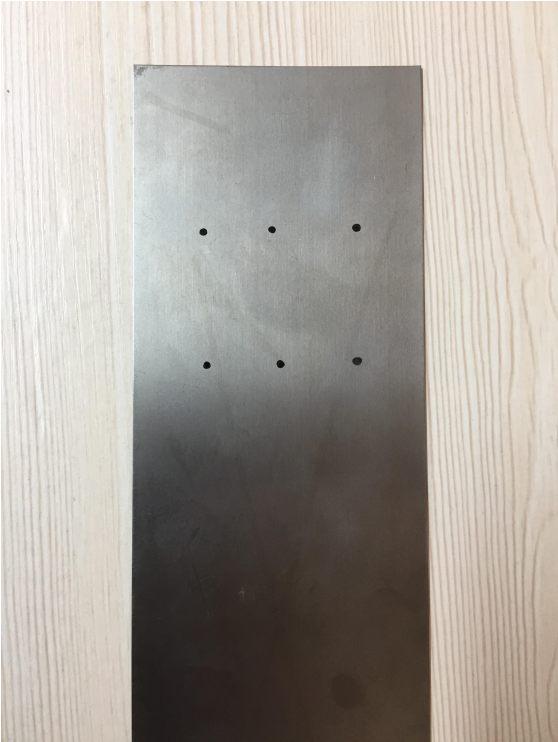

下圖為實驗室為模擬鋼件孔檢測:
1.功能要求：
①.提供鋼件表面孔的定位，提供定位X,Y位置坐標
視覺設計

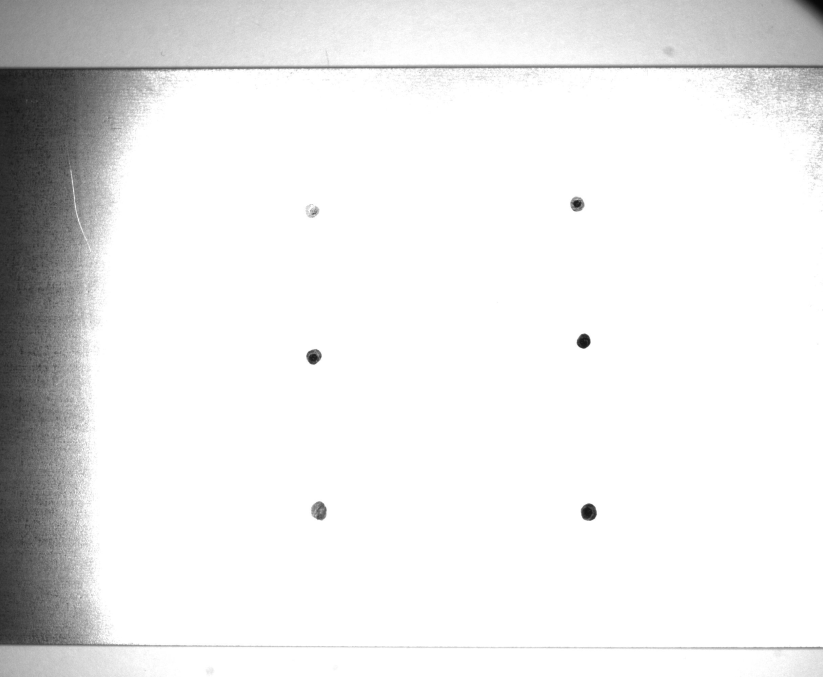

如何檢測？(如圖為相機采集的圖片， 上面為模擬的孔位）

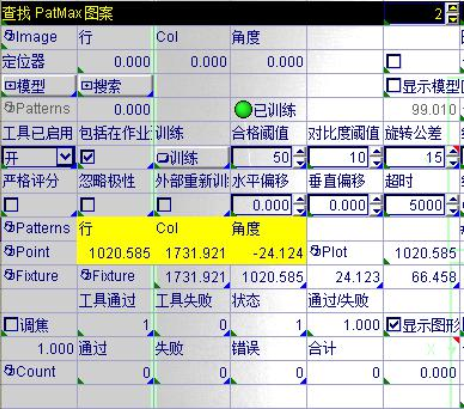

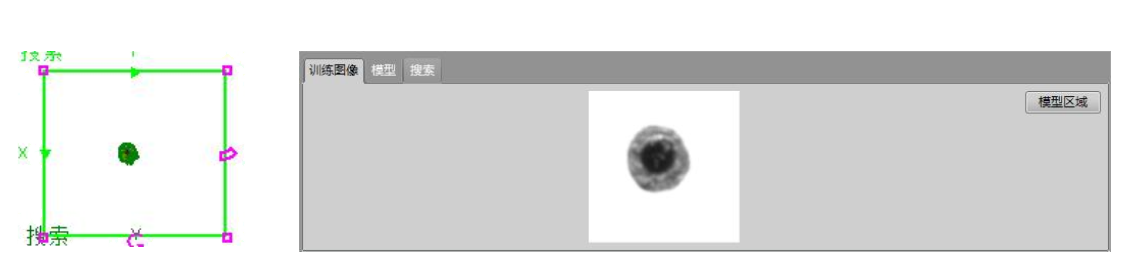

首先將孔位，Cognex patmax功能

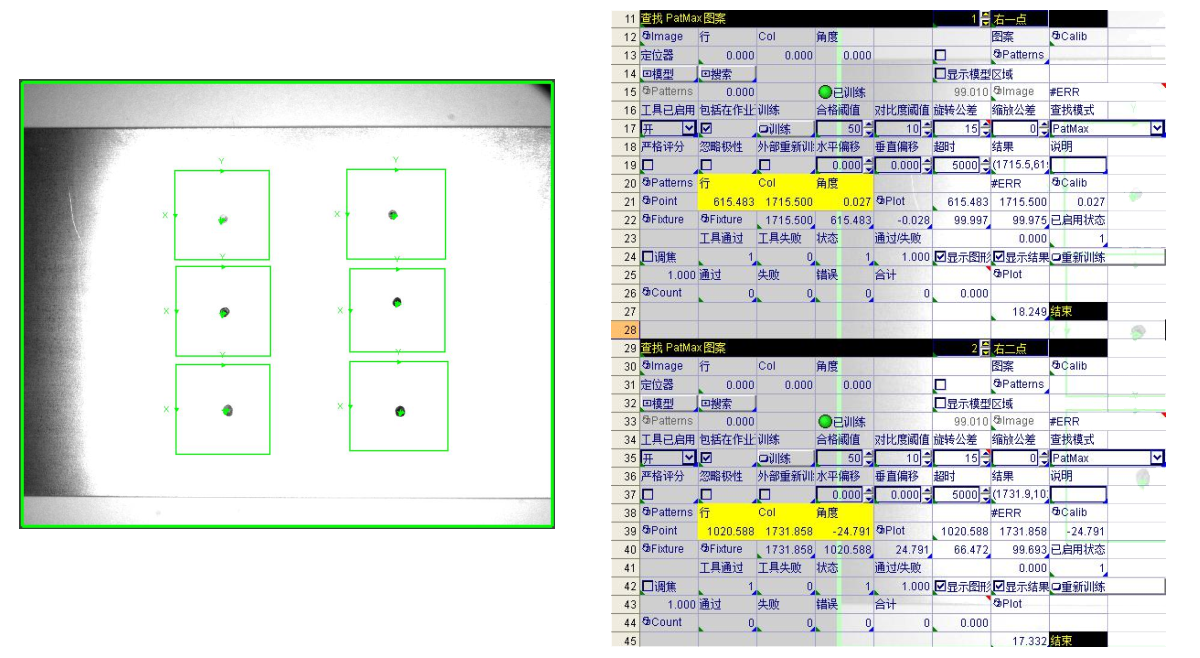

擬合圖案后，輸出X,Y， 角度給指定的設備

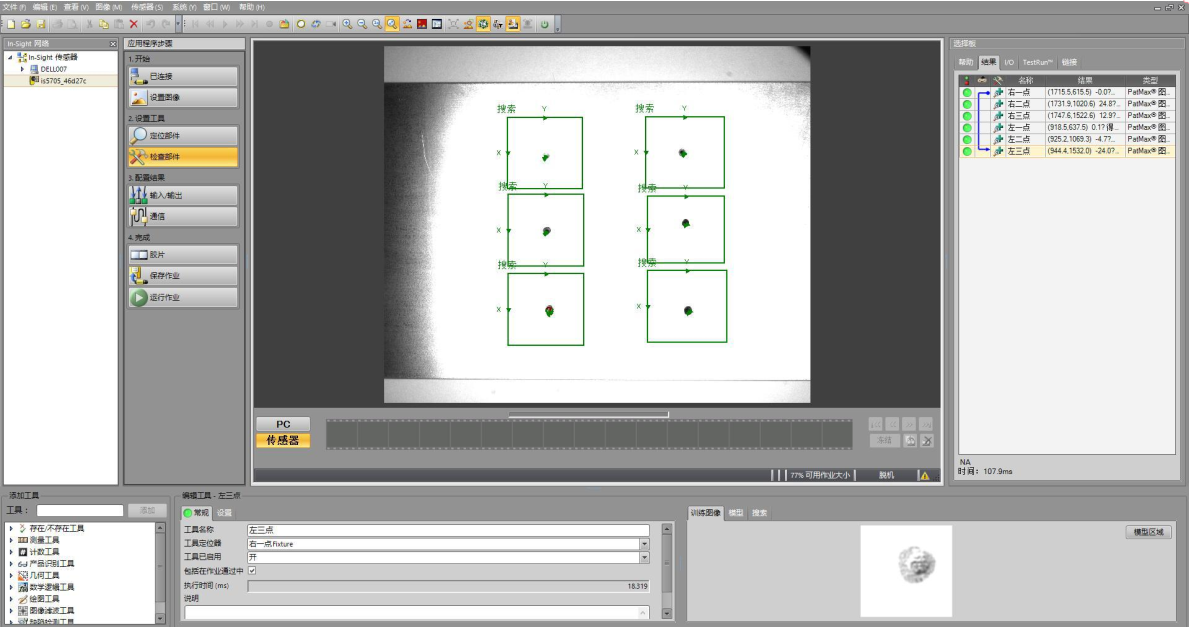

視覺檢測程序界面

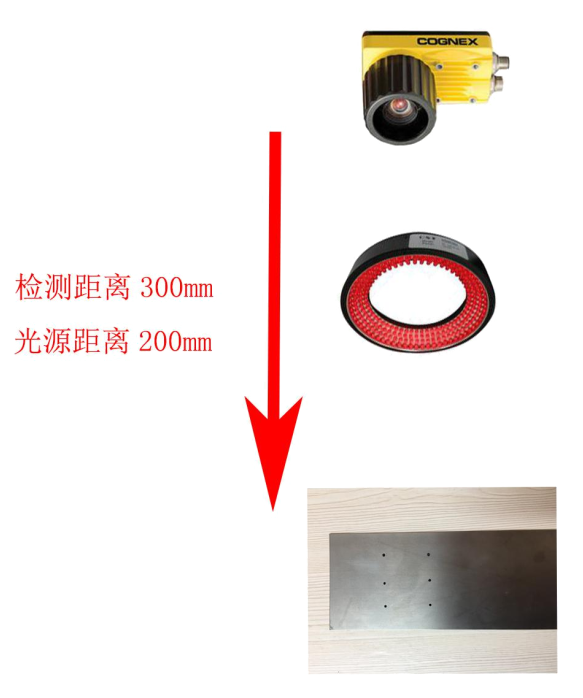

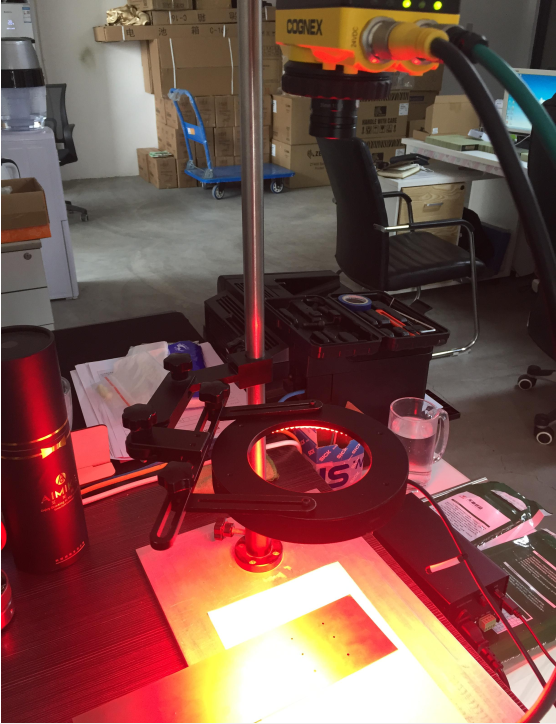

實驗室現場圖
視覺安裝要求：
1.確保相機平面與工件平面之間夾角在5度以內；
2.必須進行鏡頭畸變矯正及標定(Pixel to World Value)；
3.相機或工件的抖動都會干擾測量值的準確性，機構需做抖動處理外部光源過強會干擾測量值的準確性。
當前檢測我們主要以理論參數和模擬圖進行比對，當前配置可根據后期現場實測進行部分修改及調整；
