電子接插件正位度檢測系統

檢測要求

同一個機臺兼容檢測彎頭和直頭位置度Fov=30mm

檢測精度：0.04mm

整機CT：<1000ms

視覺部分CT要求：<100ms

產品大?。?30mm

關鍵技術

精度要求高，需要抓邊的精度高

要求操作簡單并維護方便

解決方案

利用1臺 IS5605-11智能工業相機，30mm鏡頭，背光源

使用LineToLine形成一個定位的交點

使用FindMuliLine找到白到黑，黑到白的24對邊

使用PairsToEdge形成12個邊

使用端子中點與端子中點判斷接插件的位置度

優勢

使用我們的設備每個產品可以提升0.3S的效率，大大幫助客戶提高了產能

設備精度及穩定性都大大優于對手，幫助客戶生產效率提升

針對項目狀況提供有效的培訓，讓客戶更快掌握Insight的使用

提供持續的售后服務，當客戶有問題時及時給予解決

判定標準

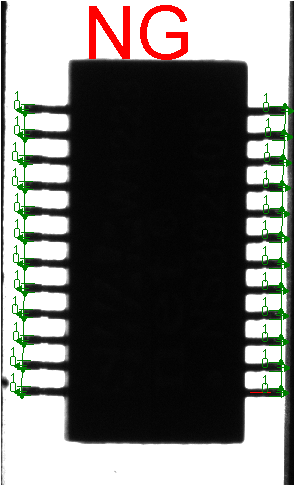

以右上角塑膠產品的交點為原點，判定每一Pin的位置，要求+/-0.02  第1Pin  1.1 +/- 0.02…………第12 Pin  12.1+/- 0.02 右邊第12Pin實際測量為12.15 故判定NG
